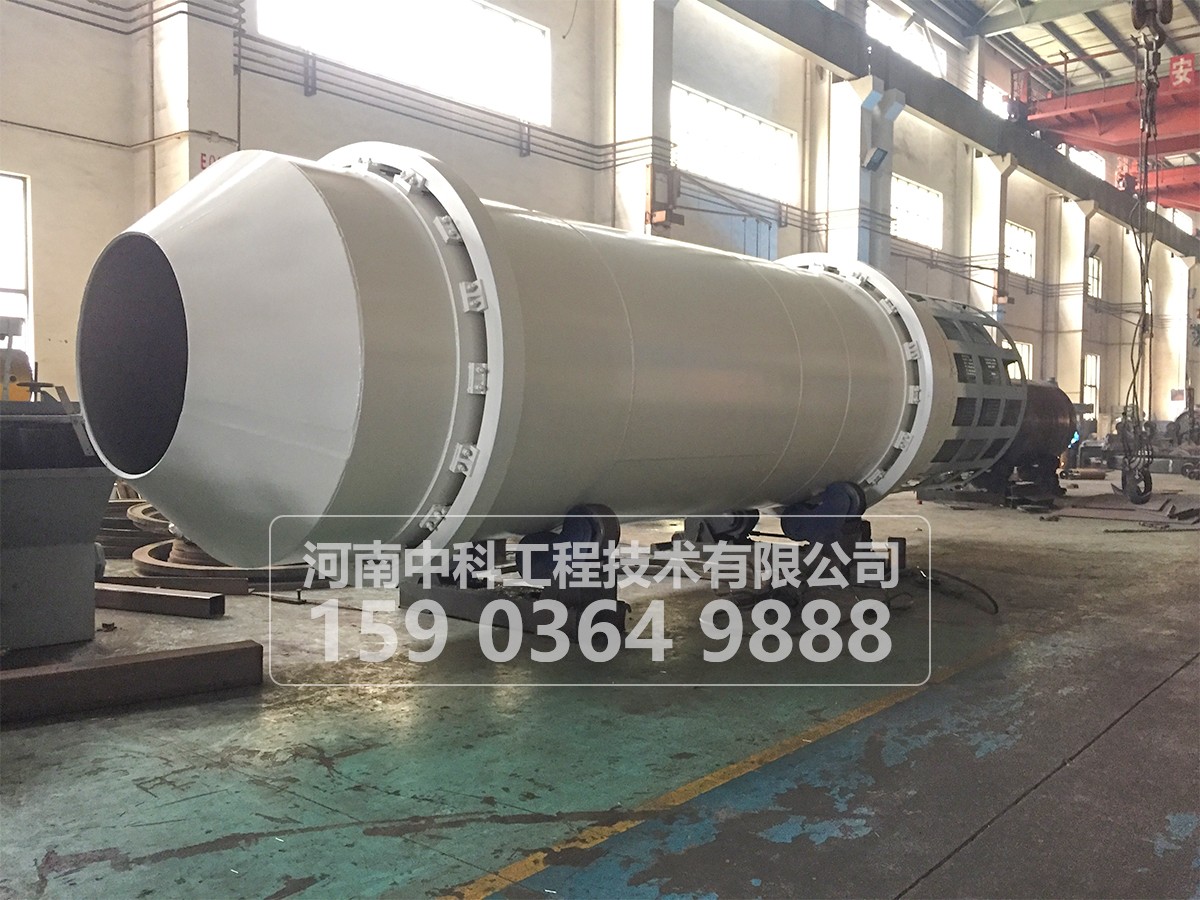

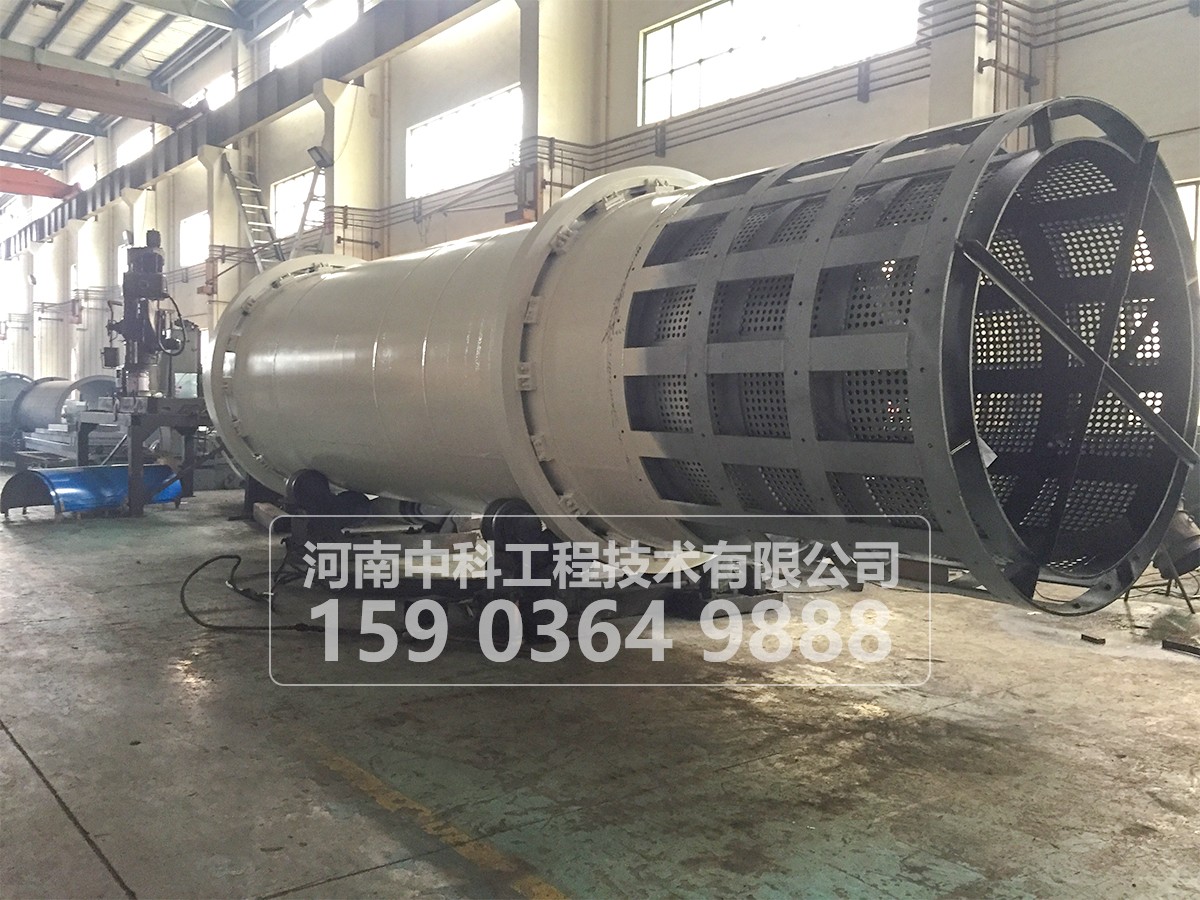

滾筒洗石機

咨詢電話：159 0364 9888

產品詳情

產品介紹

       滾筒洗石機采用中心結構，螺旋葉片在筒內壁上，由減速器連接到中心軸上進行工作。借助固體顆粒的比重不同，因而在液體中沉降的速度不同的原理，進行機械清洗的一種設備。滾筒洗石機相對于螺旋洗石機，有著產量大、運轉噪音小，維護更為方便的優點。滾筒洗石機是我公司研制開發的新產品，是在傳統的洗石設備基礎上經過重新設計、實驗、制造而成功開發的一種節能、**率、維修率低的新一代實用產品。我公司的洗石設備被廣泛用到梁場、預制板廠、橋梁以及攪拌站的單位，并得到了工程建設單位的高度認可！

工作原理

　　圓筒式洗石機由四個拖輪支撐，筒體隨著電機、減速機帶動大小齒輪作低速旋轉。含有泥團和石粉的礦石自進料口經給料裝置給入，進入旋轉滾筒內的礦石被清洗滾筒內安裝具有特定角度的攪拌裝置不斷的帶起、拋起、攪拌，自進料端到出料端移動過程中多次循環過程中被順向或逆向的高壓水柱不斷的洗滌，清洗干凈的礦石經過卸料端脫污水裝置的脫水后排出送往成品堆。含有污泥的污水則通過出料端的污水裝置流出，經過三級沉淀池的沉淀后以備再次洗礦循環使用。

技術優勢

1、安裝基礎簡易：因整個設備為箱形框架結構，只需有一平整地面和污水回用沉淀池即可。地面**硬化便于清掃。

2、拆裝轉場簡便：設備的高度整體性便于施工現場存放或轉場運輸，拆裝部件只有成品堆料皮帶機，松開底部固定螺栓和吊掛鋼絲繩，將成品皮帶機塞入主框架底面即可。

3、高度整體性：除成品料堆料皮帶機外，所有系統都集成于一個整體框架內，既保證了設備的整體性又留有適度的維修保養和巡視空間，便利和安全。

4、工作可靠性：其核心的洗石系統采用攪拌機的攪拌原理，原料在攪拌筒內受連續螺旋葉片翻滾、推擠及物料間相互磨擦作用，石原料又經浸泡、搓洗短時間內可使石泥分離，并在石料卸出前進行二次清洗即可完全達到含泥量小于0.5%的要求。

5、使用經濟性：

①儲料斗容量達8M,使裝載機合理安排主設備（如攪拌站）與洗石機的上料時間，避免裝載機在不同上料點及原料間頻繁換位，儲料斗口寬度3.2米，也使裝載機輕松上料，降低勞動強度。

②設有清水自動補償和成品料離機時再淋洗、於泥排放功能的水槽。

4.成品石料可堆放也可入倉或斗（如：投入配料機石料斗）

技術參數

規格型號	GXS1050	GXS1250	GXS1570	GXS1870	GXS2080	GXS2280
滾筒直徑	1000	1200	1500	1800	2000	2200
長度	5000	5000	7000	7000	8000	8000
滾筒轉速（r/min）	22-24	18-23	18-23	16-22	16-22	15-20
產量（t/h）	50-80	70-110	100-160	180-250	200-350	280-500
配套電動機（kw）	11	15	22	30	37	45
外型 長	6212	6250	7820	7880	9500	9600
外型 寬	1150	1360	1660	1920	2230	2440
外型 高	1250	1400	1750	2210	2460	2650
重量	4.3	5.5	8.3	13.5	17.8	23.6
