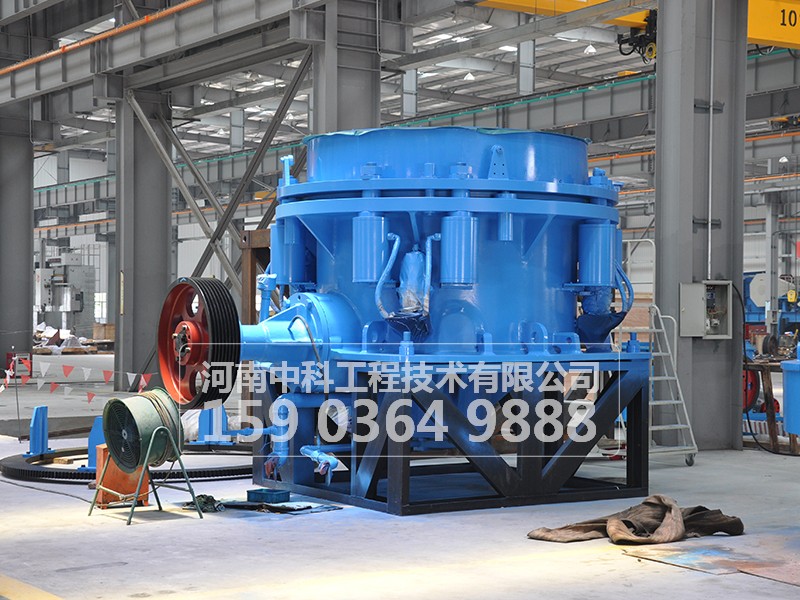

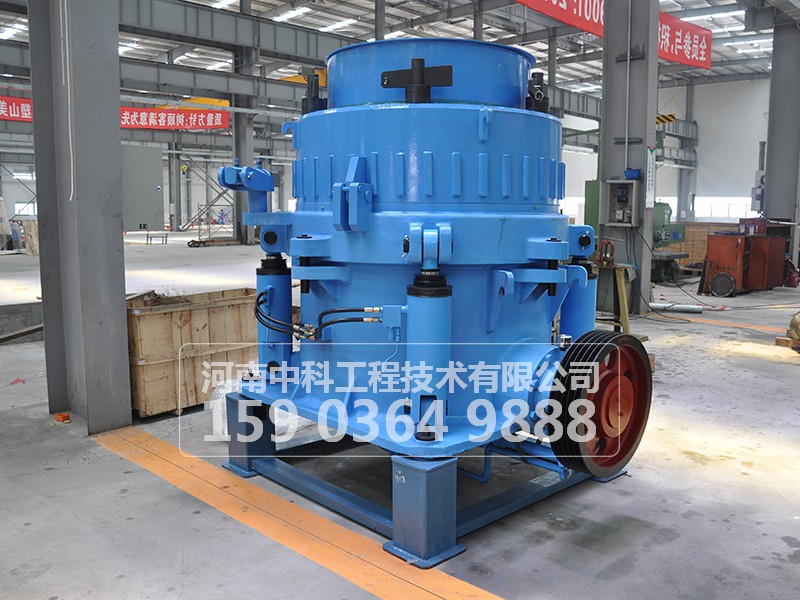

HPC系列液壓圓錐破碎機是引進的新的技術而開發的具有世界先進水平的高能圓錐破碎機，它是破碎速度、偏心距（沖程）以及高性能破碎腔型設計的圓滿結合。它不但提高了生產能力和破碎效率，還擴大了應用范圍，從石灰石到玄武巖，從石料生產到各種礦石破碎，它都可以在各種中碎、細碎、超細碎作業中提供無與倫比的破碎性能。其高轉速、高破碎容量令破碎后的成品具有極其優.質的立方體型，而易于維護的特點又可確保超凡的高穩定性操作，在世界各地享有盛名，是當今礦山建筑行業替代壓彈簧圓錐破碎機和更新一般液圓錐破碎機的新一代產品。
HPC系列液壓圓錐破碎機主要技術優勢：
一、液壓系統：圓錐破碎機具有用液壓系統來調整破碎機排礦日的大小，液壓系統可有效地保證設備的運轉。在破碎腔中有異物時，液壓系統可使動錐體自動下退，當異物排出后，該系統使下退的動錐體自動復位。重新保持原來的排礦口位置繼續工作。
二、調節開口：圓錐破碎機選用了耐高壓的位移傳感器，調整排礦口位置時是在操作室進行的。只要一按鍵，在操作臺上就有顯示，就可以看到所需要調整的排礦口大小，非常方便準確。該機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。破碎機的主軸是不動的，只是支撣球面瓦，承受破碎力。由于破碎機主軸不動而偏心套傳遞破碎力，故該結構可承受較大破碎力，對細碎和超細破碎非常適應，因?yàn)槌?xì)破碎的破碎力是非常大的。預計其產品粒度(對于超細碎型襯板)開路時一5m二可達50^80%(視物料性質而有所差異)。該圓錐破適用于金屬礦山選礦廠第三段破碎，或第四段破碎;適用于建材或非金屬礦山及土木工程。特別是土木工程所需的天然砂供應不足的地區。
三、密封可靠：圓錐破碎機采用迷宮式密封裝置，取代了以往使用的水式密封，使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠.
四、破碎腔型：破碎腔型是指動錐與固定錐之問形成的幾何空間。破碎腔的形狀對整機的性能影響很大。破碎機腔型是破碎的主要技術指標。該機從粗碎到細碎設計了四種規格的腔型，它有六種可能的組合，這意味著它能更好的適用于用戶特殊要求。
五、更換方便：以往破碎機更換破碎壁非常慢,圓錐破新結構更換破碎壁非?？臁Ｒ?yàn)樯掀扑楸谏涎b有卡梢，用螺栓頂起就把破碎壁固定.下破碎壁固定是用液壓螺母緊固.上、下破碎壁背面不需要加任何填充材料，所以更換快速方面，減少了工人勞動強度。
HPC系列液壓圓錐破碎機主要用途：
HPC系列液壓圓錐破碎機廣泛應用在冶金工業、建材工業、筑路工業、化學工業與硅酸工業中，適用于破碎中等和中等以上硬度的各種礦石和巖石等。HPC液壓圓錐破碎機采用了液壓清腔系統，減少了停機時間，且每種規格的破碎機腔型多，用戶可根據不同的需要，選擇不同的腔型，以更好的進行破碎作業。本機分為標準型和短頭型，一般而言，標準型給料粒度大，排料粒度也較粗，短頭型的破碎錐較陡，給料粒度小，有利于生產細粒級的物料，故標準型一般用于粗、中碎，短頭型用于中、細碎。用戶可根據自己的需要選擇適合自己的圓錐破碎機。
HPC系列液壓圓錐破碎機的工作原理：
礦石由給礦口通過分配盤落入機中，分配盤裝在豎軸上端，由于豎軸的旋轉，而獲得振動，把礦石均勻地分配在錐體四周。借助于附有手柄的鉸桿及鉸鏈，使不動錐上升或下降，以調節排礦口的寬度。各部件均用鑄鋼制造，動錐與不動錐的工作面鑲以錳鋼襯板，以保護圓錐不受磨損，襯板磨損后可以更換，更換時，襯板與錐面間灌入熔化的鉛使它們之間緊密粘合。
液壓圓錐破碎機參數表:
型號 | 動錐直徑 | 腔型 | 入料尺寸 | 出料口可調節尺寸 | 產量(t/h) | 主軸轉速(r/min) | 功率 | 重量 | 外形尺寸 |
| 2ft | 600(2') | 細型 | 72 | 6-38 | 16-54 | 575 | 22 | 6 | 2195×1158×1651 |
| 粗型 | 109 | 9-38 | 18-68 | ||||||
| 特粗型 | 109 | 13-28 | 23-72 | ||||||
| 3ft | 900(3') | 細型 | 102 | 9-22 | 45-91 | 580 | 75 | 15 | 2656×1746×2241 |
| 粗型 | 175 | 13-38 | 59-163 | ||||||
| 特粗型 | 178 | 25-38 | 118-163 | ||||||
| 4ft | 1200(4') | 細型 | 131 | 9-31 | 63-188 | 485 | 110 | 20 | 2656×1974×3112 |
| 中型 | 156 | 13-38 | 100-200 | ||||||
| 粗型 | 191 | 19-51 | 141-308 | ||||||
| 特粗型 | 250 | 25-51 | 190-317 | ||||||
| 4 1/4 ft | 1295(4 1/4') | 細型 | 137 | 13-31 | 109-181 | 485 | 160 | 27 | 2809×2354×3156 |
| 中型 | 210 | 16-38 | 132-253 | ||||||
| 粗型 | 241 | 19-51 | 172-349 | ||||||
| 特粗型 | 259 | 25-51 | 236-358 | ||||||
| 5 1/4 ft | 1676(5 1/2') | 細型 | 209 | 16-38 | 181-327 | 485 | 220 | 55 | 3911×2870×3771 |
| 中型 | 241 | 22-51 | 258-417 | ||||||
| 粗型 | 269 | 25-64 | 299-635 | ||||||
| 特粗型 | 368 | 38-64 | 431-630 | ||||||
| 7 ft | 2134(7') | 細型 | 278 | 19-38 | 381-726 | 435 | 315 | 110 | 4613×3251×4732 |
| 中型 | 334 | 25-51 | 608-998 | ||||||
| 粗型 | 369 | 31-64 | 789-1270 | ||||||
| 特粗型 | 460 | 38-64 | 880-1361 |
