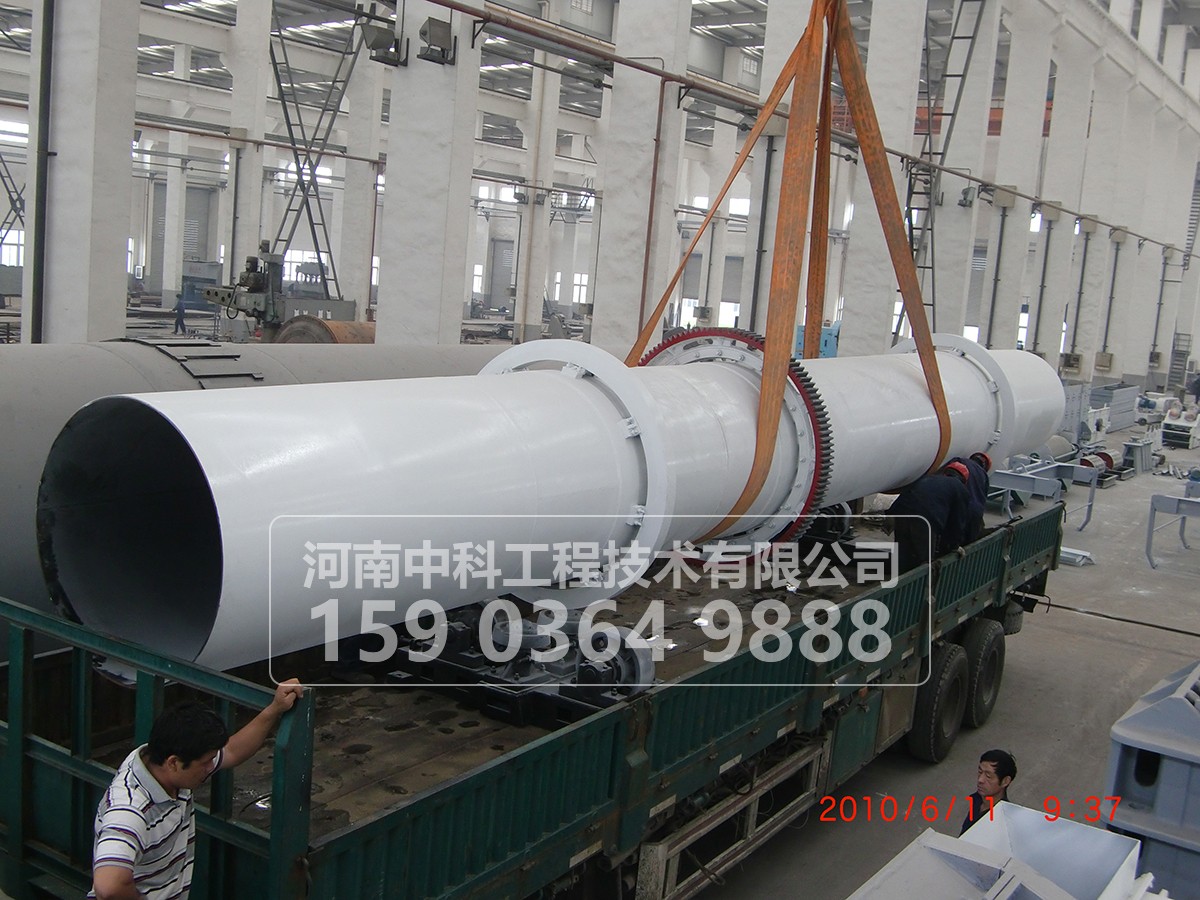

回轉烘干機主要用于建材行業或治金行業的礦渣、粘土、煤粉，金屬選礦業浸出渣等物料的烘干。為了控制烘干機的溫度，在進出料裝置上配置熱電偶，通過溫度表可顯示烘干機進出料端的溫度變化，為更好地控制筒體內的工作溫度（一般350-380度）提供了依據。

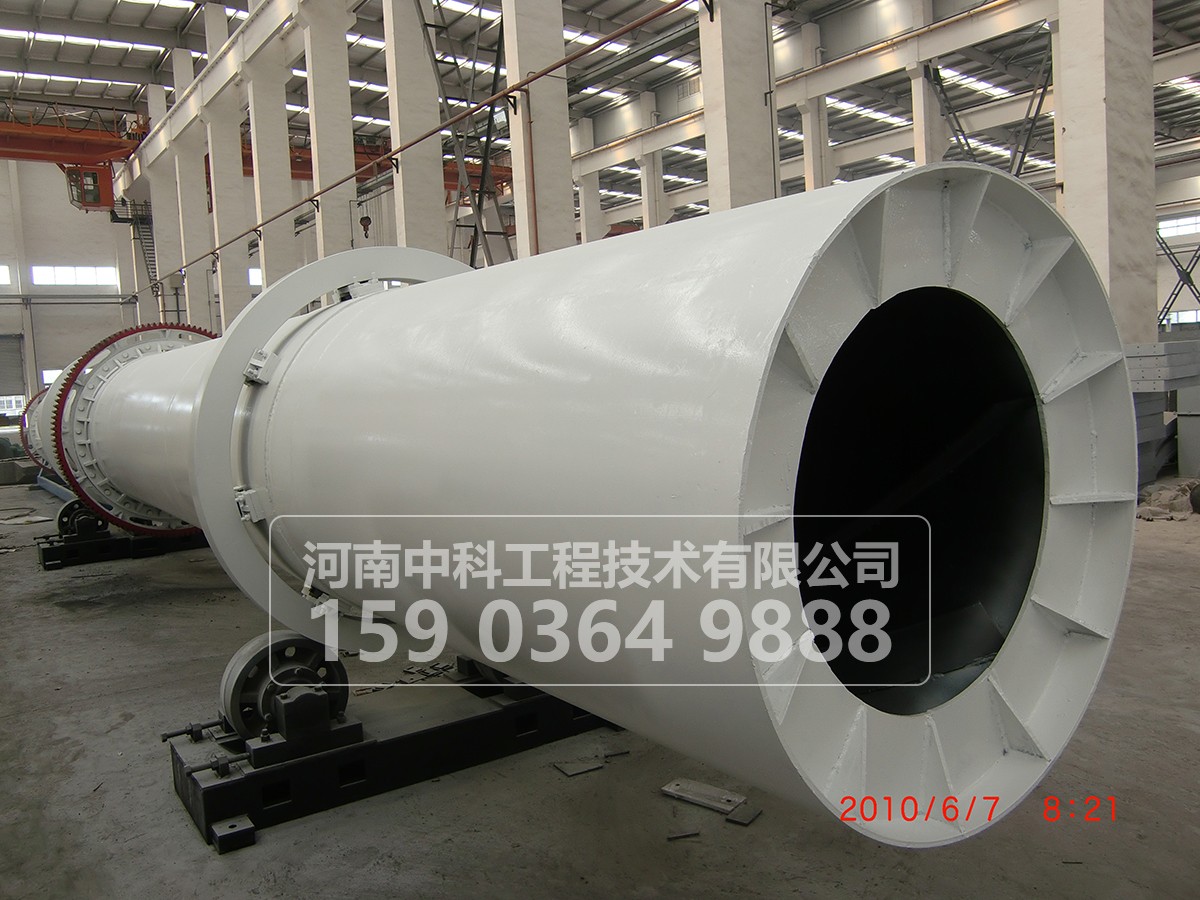

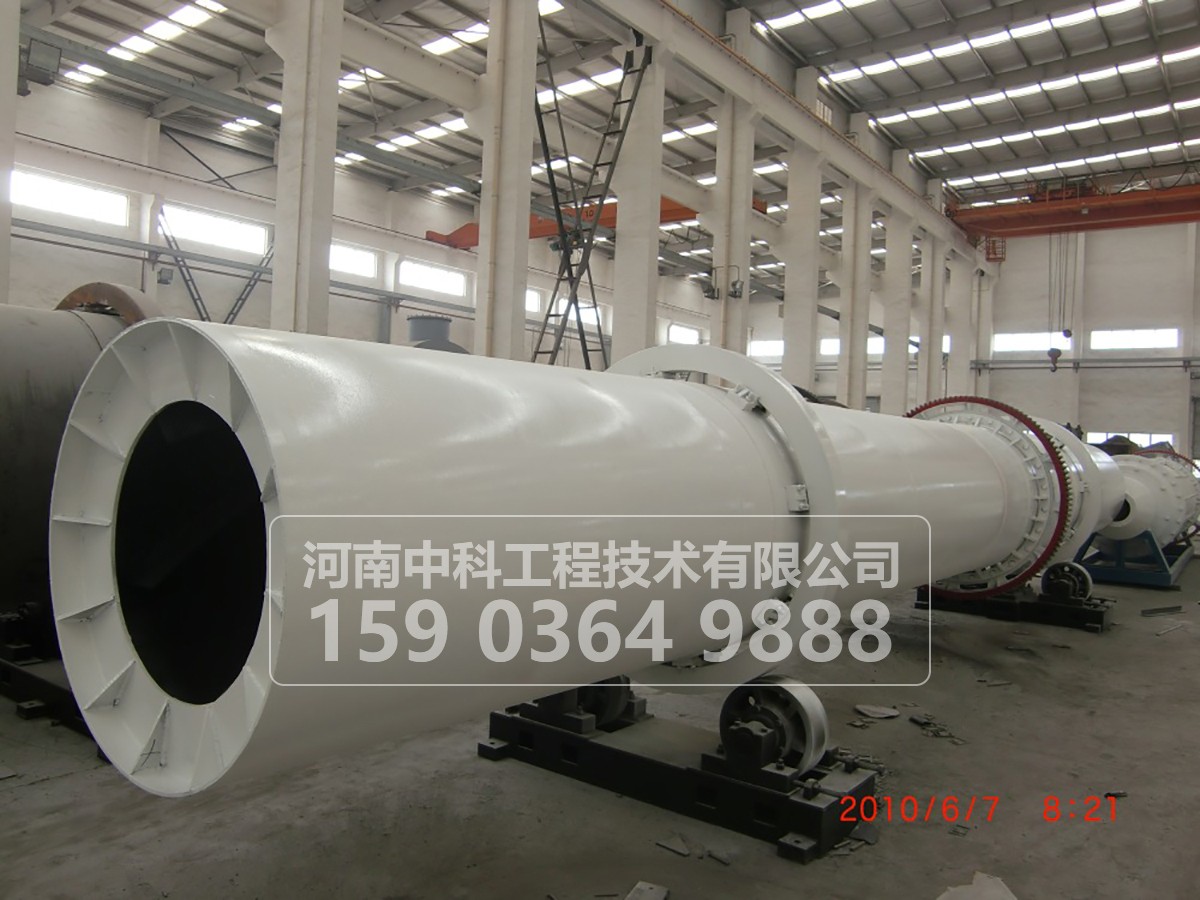

該機主要由回轉體、揚料板、傳動裝置、支撐裝置及密封圈等部件組成。我廠烘干機采用新型揚料板裝置，具有導向、均流、揚料等多項功能,能使物料在烘干機徑向截面全面均布，料幕成為薄、均、全的狀態，完全接觸熱氣流，達到充分利用熱能的目的。我廠烘干機選用合理的運行參數，煤耗量和電耗量一般烘干機降低10-15%以上，臺時產量提高10-15%以上，已在水泥和選礦企業得到了廣泛的應用。
烘干機工作原理：
烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。
| 產品規格 | 生產能力（T/H） | 主機電 | 主減速機 | 重量（T） | ||
| 功率 | 型號 | 型號 | 速比 | |||
| φ1.2×10m | 2.5 | 7.5 | Y160M-R3 | ZL50-16-1 | 13.5 | |
| φ1.5×12m | 3.3-4.9 | 10 | Y160L-6B3 | JZQ500-III-2F | 18.9 | |
| φ1.5×15m | 4-6 | 18.5 | Y200L-6 | JZQ500-III-2F | 21 | |
| φ1.8×12m | 4-6 | 11 | Y200L-6 | ZQ50-16II-2 | 16.46 | 22.33 |
| φ2.2×12m | 7-12 | 18.5 | Y160L-6 | JZQ650-III | 31.5 | 37.6 |
| φ2.2×14m | 7-12 | 18.5 | Y160L-6 | JZQ750-III | 31.5 | 40 |
| φ2.2×16m | 12 | 30 | Y225M-6 | JZQ750-III | 31.5 | 45 |
| φ2.4×14m | 12 | 30 | Y250M-6 | JZQ750-III | 31.5 | 51 |
| φ2.4×18m | 10-13 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54 |
| φ2.4×20m | 10-14 | 37 | Y250M-6 | ZL85-13-1 | 27.16 | 54.14 |
| φ3×20m | 25 | 55 | Y250M-4 | ZL100-16-1 | 41.52 | 78 |
| φ3×25m | 32-36 | 75 | YR280M-4 | ZL100-16-1 | 41.52 | 104.9 |
